Обмер крыльчатки до ремонта

Задача

Чертеж крыльчатки не сохранился, а в ремонтной мастерской остался один изношенный образец. Лопатки сточены неравномерно, но ступица и посадочный пояс ещё пригодны как опора. Нужен был цифровой контур для изготовления ремонтной вставки, при этом агрегат мог простоять только одну смену.

Что сделали

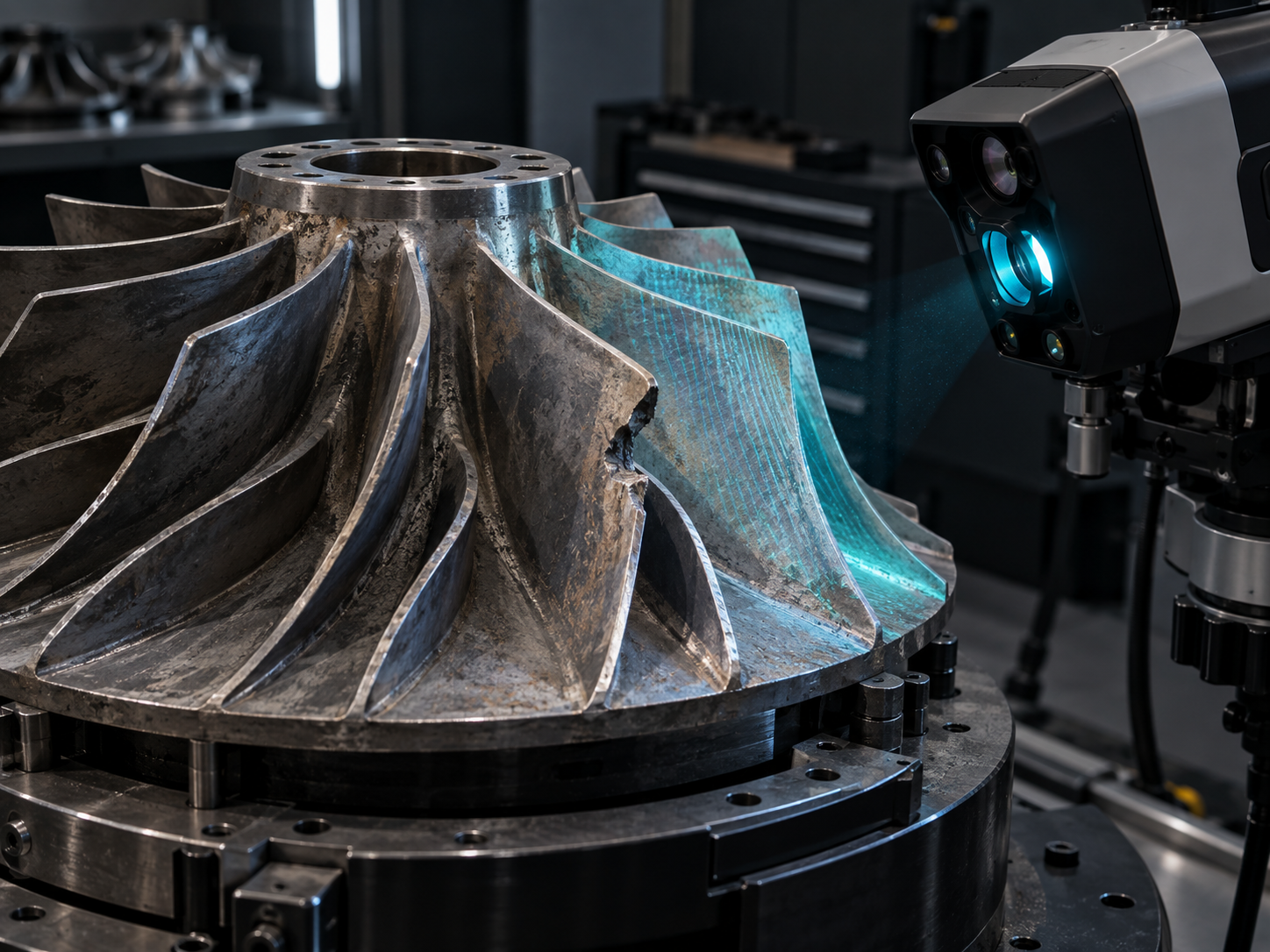

• сняли деталь структурированным светом без разборки соседних узлов;
• сшили сканы и убрали блики с масляной поверхности;

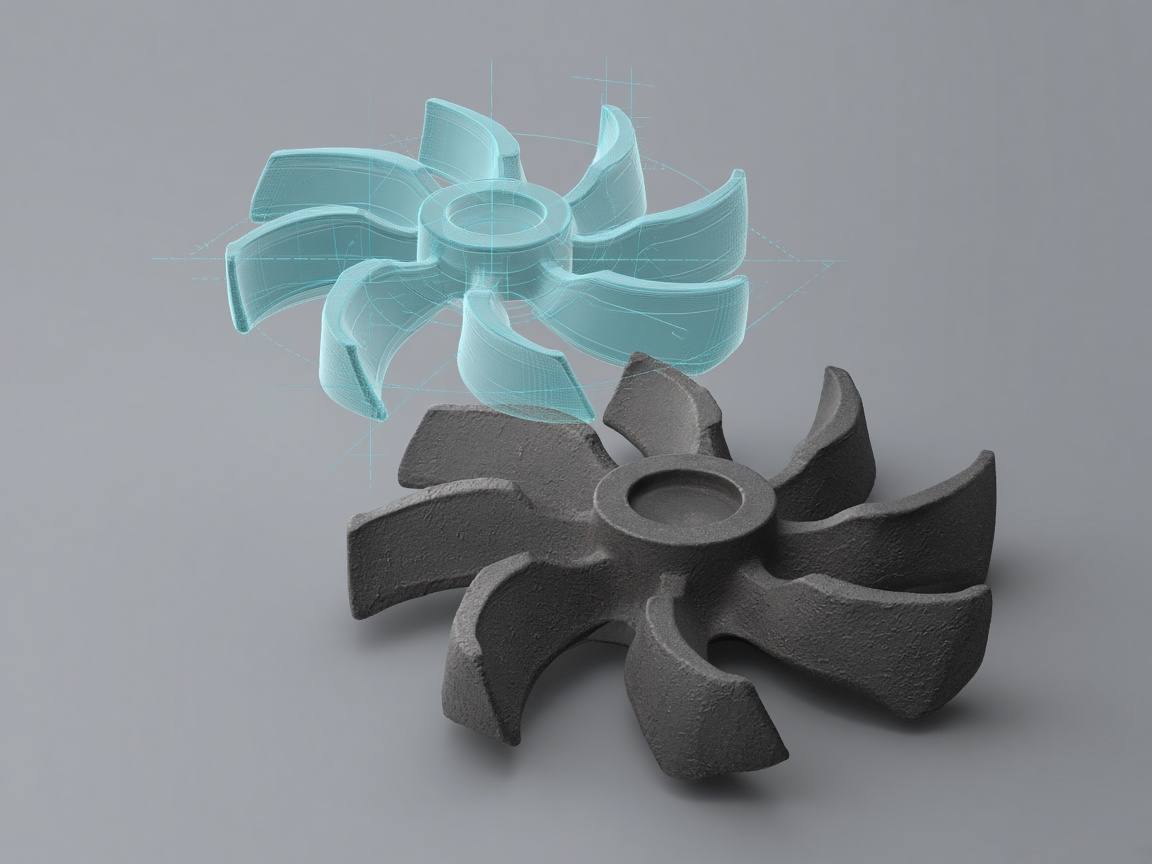

• восстановили профиль лопаток по симметрии и сохранившимся фрагментам;
• сверили 3 контрольных сечения с ручным обмером штангенцем;
• выдали STEP, STL и короткий лист допусков.

Результат

Мастерская получила замкнутую модель и файл вставки. Контрольный макет напечатали за одну смену и подтвердили посадку до заказа металла. Агрегат вернули в работу в согласованное окно.
