CAD оснастки для сборки

Задача

На сборочном столе нужно было удерживать семейство из трёх габаритов одной детали. Фрезерованная плита не окупалась: серия короткая, а переналадка между размерами занимала слишком много времени. Требовалась параметрическая оснастка, которую можно напечатать или вырезать из листа без нового чертежа на каждый типоразмер.

Что сделали

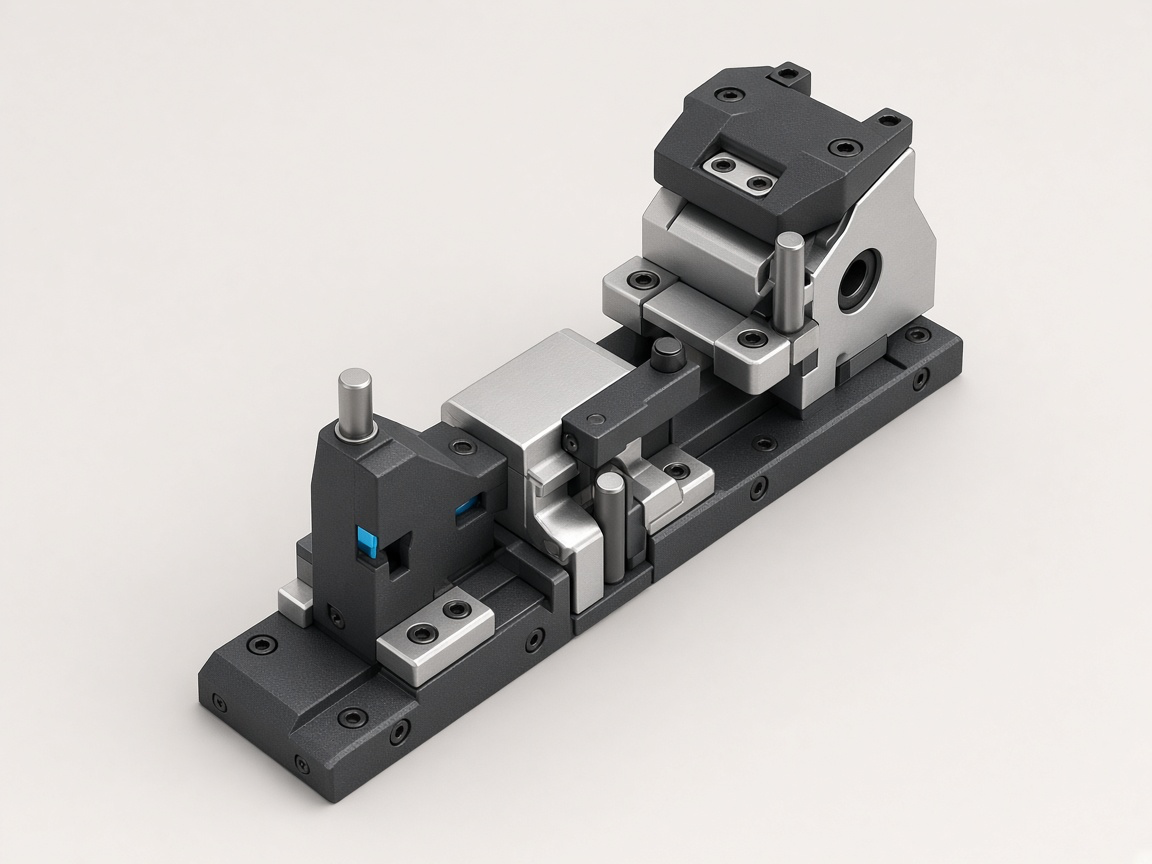

• собрали CAD-сборку из базы, сменных упоров и зажимных винтов;
• связали три габарита одними направляющими и отверстиями;

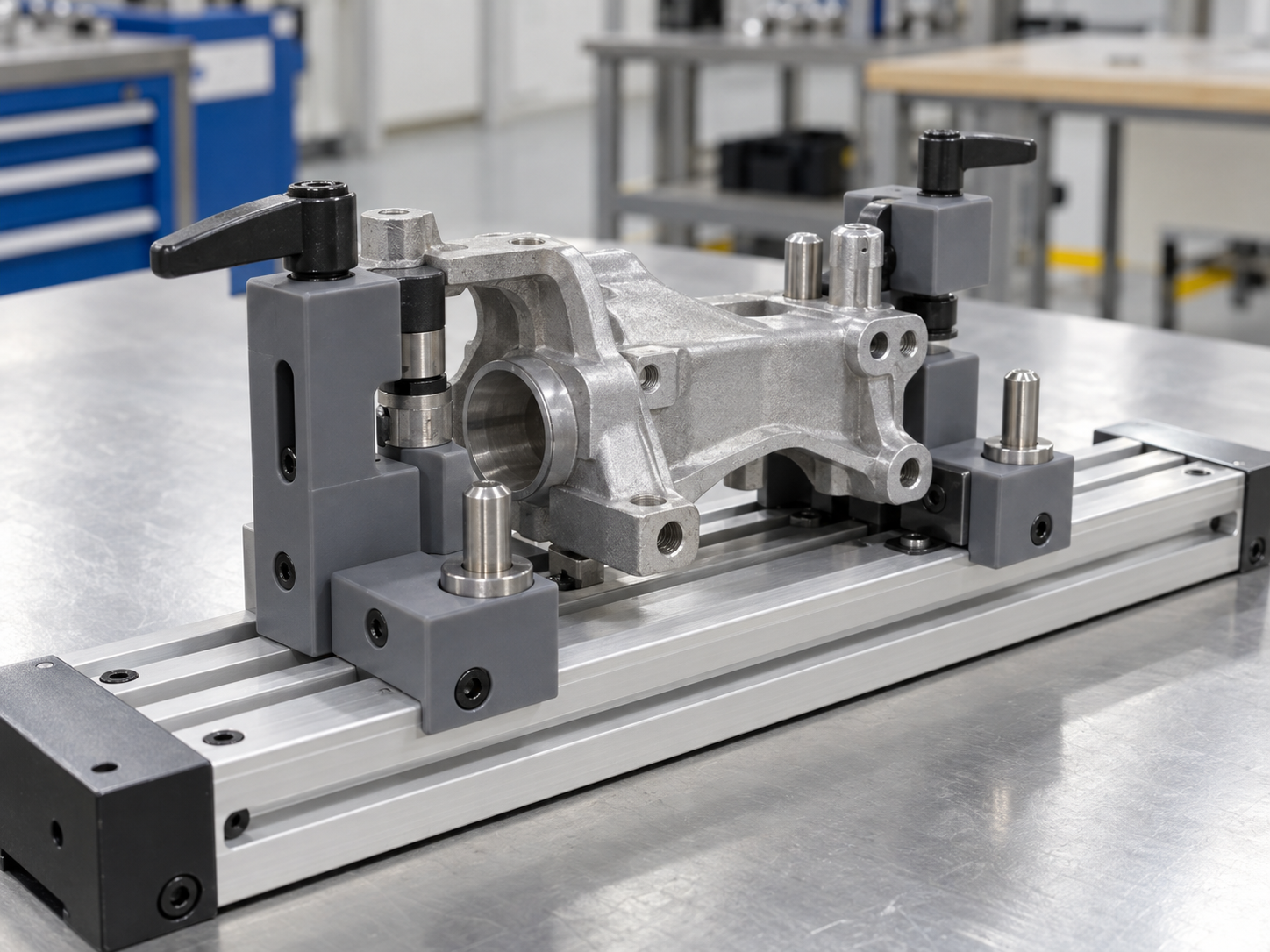

• проверили зазоры на разрезе и посадку заготовки в CAD;
• выдали STEP, спецификацию крепежа и чертежи для печати баз.

Результат

Один комплект файлов закрывает три контура. Переналадка сжалась до нескольких минут, а первые 12 сборок прошли без повторной привязки базы. Металлическую плиту так и не заказывали.
